Digibytez Simon Says DIY Kit V1.0

Complete bouwpakket van de het spel Simon Says. Dit bouwpakket kan met behulp van een soldeerbout opgebouwd worden. Dit pakket is geschikt voor beginners in de elektronica of voor mensen die willen beginnen met solderen. Ook is het zeer geschikt als leuke introductie in de elektronica voor bijvoorbeeld middelbare scholen of scouting verenigingen.

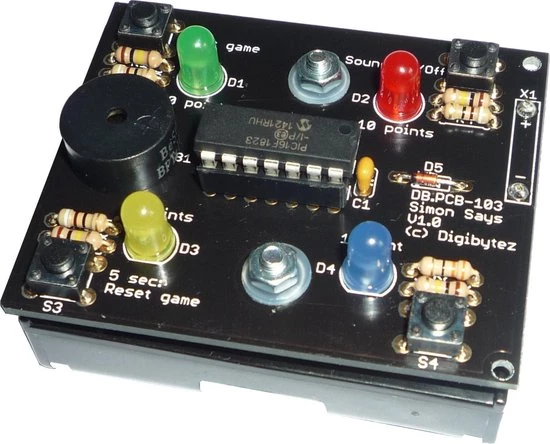

Het eindresultaat is een spel waarmee het geheugen getraind kan worden. Nadat de batterijen zijn aangesloten, lichten de LEDs één voor één op en is er een geluid te horen. Het geluid kan in- en uitgeschakeld worden door drukknop S2 even in te drukken. Het spel kan gestart worden door kort op drukknop S1 te drukken. Vervolgens start het spel en brand er heel even een LED. Vervolgens moet de drukknop bij deze LED ingedrukt worden. Vervolgens
branden er twee LEDs heel kort achter elkaar en de bedoeling is dat de knoppen bij deze LEDs kort worden ingedrukt in dezelfde volgorde als hoe de LEDs branden. Dit gaat zo door totdat er een fout wordt gemaakt of totdat het einde van de game wordt gehaald. Als er een fout wordt gemaakt dan lichten alle LEDs op. Vervolgens brandt er steeds één LED om de aantal behaalde punten weer te geven. De punten staan bij de LEDs vermeld. Het einde van de game is gehaald als er 100 punten zijn gehaald. Met dit pakket heb je alle onderdelen die je nodig hebt voor het maken van het Simon Says spel. Let op: Het gereedschap is niet inbegrepen bij dit pakket!

Inhoud pakket:

• PCB (1x)
• Chip (1x)
• LED Rood 5mm (1x)
• LED Geel 5mm (1x)
• LED Groen 5mm (1x)
• LED Blauw 5mm (1x)
• Weerstand 33R (1x)
• Weerstand 91R (3x)
• Weerstand 100K (4x)
• Condensator Keramisch 100nF (1x)
• Diode 1N4148 (1x)
• IC-voet 14-pins (1x)
• Buzzer (1x)
• Drukschakelaar (4x)
• Batterijhouder 3 AA (1x)
• Bout M3 12mm (2x)
• Moer M3 (2x)
• Afstandhouder 3mm (2x)
• Ring M3 (2x)

Gereedschap (niet inbegrepen)

• Soldeerbout
• Soldeertin
• Zijkniptang
• AA batterijen (3x)
